Consola para radio compacta

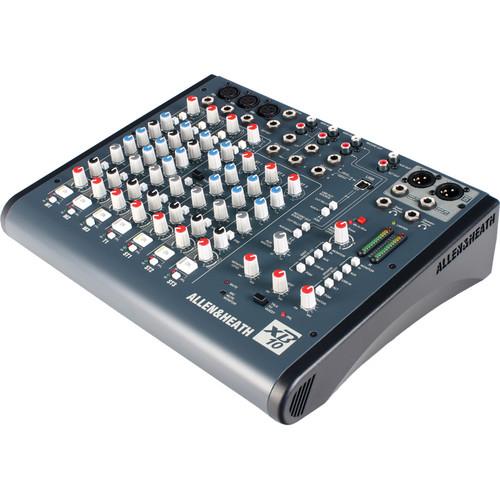

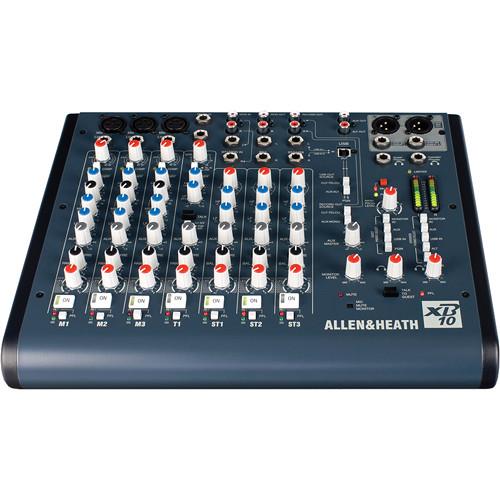

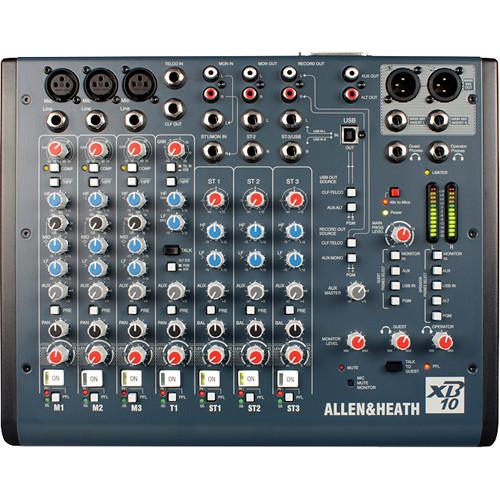

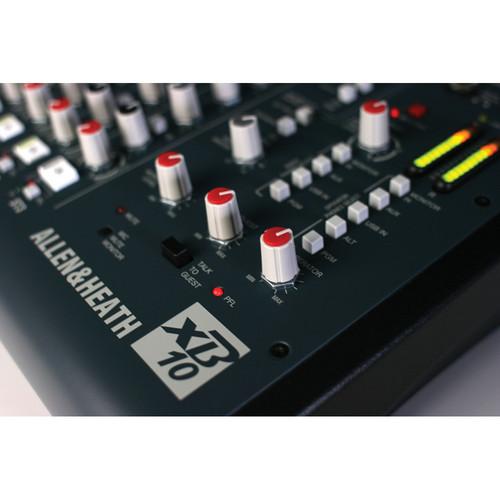

La XB-10 de Allen & Heath es una consola de transmisión compacto diseñado para aplicaciones de transmisión autónomas en pequeños estudios de radio e internet, así como instalaciones más grandes con múltiples salas.
Ofrece una serie de características como un canal de comunicación telefónica (Telco), lógica de interruptor de ENCENDIDO para silenciar automáticamente las salidas de los altavoces, salidas de inicio/señal para el control de transporte de la plataforma de CD, mezcla y salida de auriculares separados para invitados, micrófono incorporado compresores, limitador de salida y más.
El circuito de audio XB-10 emplea tres canales de micrófono/línea equipados con preamplificadores de alta ganancia, ecualizadores de 3 bandas para ayudar a reducir la sibilancia y reducir el ruido de estallido, y ecualizadores de 2 bandas para usar con música. Cada pre de micrófono está equipado con un compresor, y un limitador en la salida principal que asegura que la mezcla final no exceda el nivel predeterminado.
La tarjeta de sonido USB full-duplex ofrece reproducción y grabación desde y hacia una computadora, así como voz sobre IP (VoIP), y es compatible con los controladores de audio principales de Mac y Windows.
Especificaciones
Multi-Aplicaciones
Tres canales mono de micrófono/línea
Tres canales estéreo
Canal Telco con enrutamiento USB opcional para VoIP
Bus Aux/Alt para procesamiento externo, grabación o audición
Mezcla de auriculares y salidas separadas para operador e invitado
Silenciamiento automático en las salidas de la sala de control

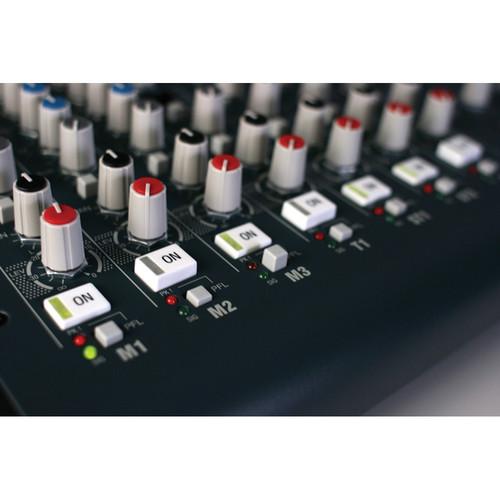

ON interruptor lógico en canales de micrófono y Telco
Salidas lógicas de inicio/cue en canales estéreo
Botón de conversación para conversaciones fuera del aire con invitados

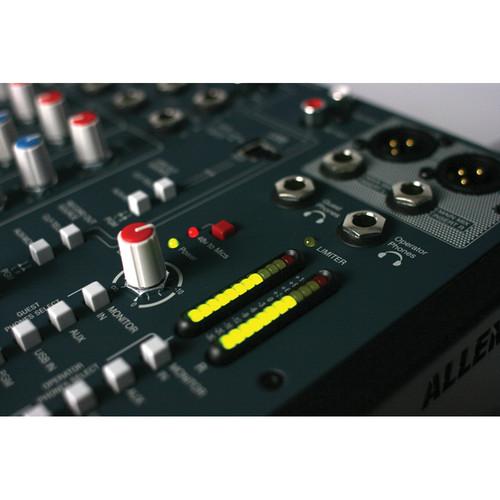

Señal de entrada y pico de medición
Interruptores de cancelación de tierra en salidas RCA
Compresor COMPACT
Cada canal de micrófono tiene su propio compresor para igualar la dinámica del micrófono. Las señales de bajo nivel se potencian, las señales de nivel medio se comprimen ligeramente con una respuesta suave y las señales de alto nivel son limitadas. Esta compresión automática se activa con un interruptor y un LED indica cuándo ocurre la compresión.
Limitador de salida
La salida principal en el XB-10 está equipada con un limitador variable para asegurar que la mezcla final al aire no exceda un nivel predefinido. El limitador se puede seleccionar o omitir con un interruptor ubicado en el panel posterior.
Ecualizador MusiQ
El XB-10 está equipado con un circuito ecualizador de 3 bandas en cada entrada mono y un ecualizador de 2 bandas en los canales Telco y estéreo. La frecuencia y la respuesta de cada ecualizador están optimizadas para una amplia variedad de fuentes de sonido.
USB
La tarjeta de sonido estéreo bidireccional ofrece reproducción y grabación desde y hacia una computadora. El canal Telco se puede usar directamente desde la conexión USB, y se puede acceder a las personas que llaman a través de Skype o aplicaciones VOIP similares. El códec de audio USB 1.1 es compatible con los puertos USB 2.0 y los controladores de audio centrales de Windows y Mac.
Telco
El canal de entrada Telco dedicado presenta una salida de alimentación limpia seleccionable (LR PGM o Aux), un HPF de 100 Hz y un ecualizador de plataforma de 2 bandas. El botón Hablar permite una conversación fuera del aire con la persona que llama.
Control remoto

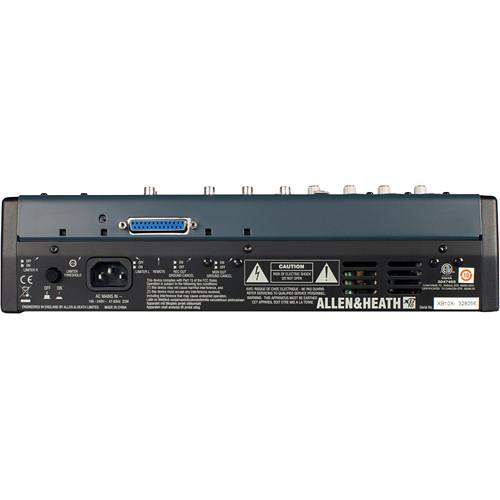

El XB-10 tiene un conector D de 25 vías en su panel posterior para permitir una serie de funciones adicionales. Los canales de micrófono y Telco tienen una lógica de interruptor de ENCENDIDO que se usa para controlar remotamente equipos externos. También se pueden silenciar de forma remota desde los interruptores de silencio o de tos ubicados en el estudio (disponibles por separado). Los canales estéreo tienen salidas lógicas de inicio y cue utilizadas para operar equipos externos como reproductores de CD.
Construcción robusta
El XB-10 presenta placas de circuito de canal montadas verticalmente con controles giratorios fijados al panel frontal con tuercas de metal.
