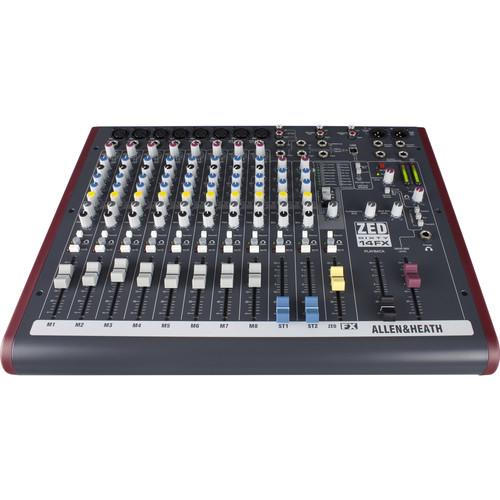

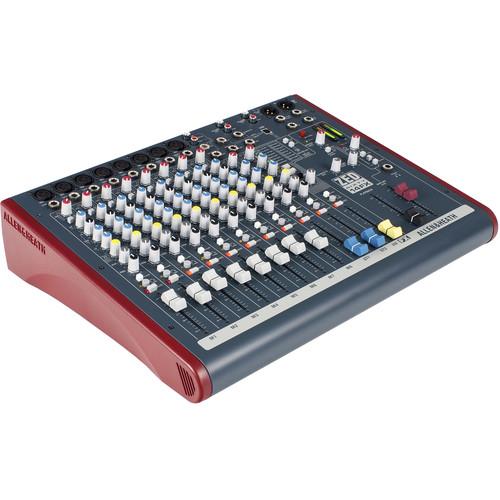

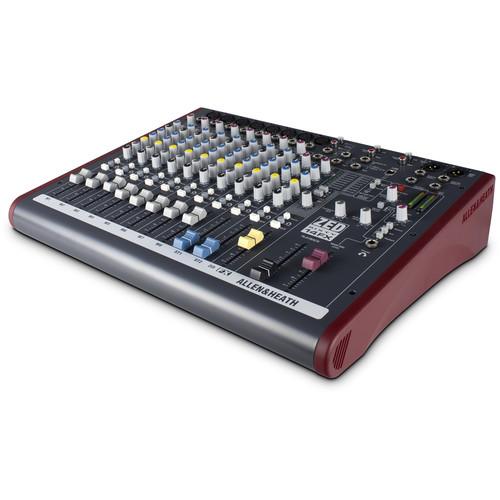

Consola de 10 canales y USB

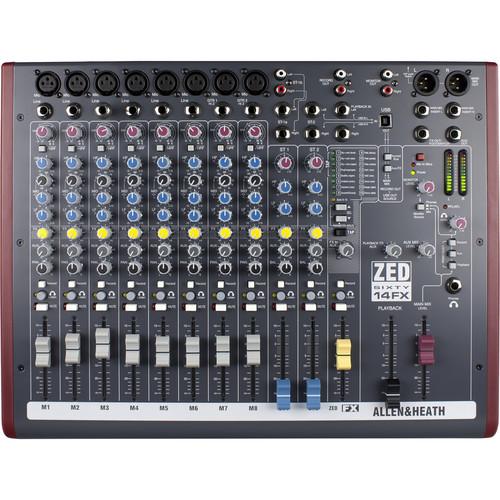

La ZED60-14FX Live and Studio Mixer de Allen & Heath es una consolade 10 canales con 16 efectos integrados que está diseñado para una gran variedad de aplicaciones en vivo y de estudio. Los canales 1 a 6 tienen conectores Neutrik XLR para señales de nivel de micrófono y entradas TRS de 1/4 "para señales de nivel de línea balanceadas o no balanceadas. Los canales 7 y 8 también tienen XLR Neutrik, pero cuentan con entradas de nivel de instrumento FET Hi-Z Clase A para Conexión directa de guitarras eléctricas y bajos. Además, los canales 1 a 8 están equipados con ecualizador de 3 bandas y alimentación phantom de 48V.
La consola también cuenta con dos entradas estéreo (ST1 y ST2) que tienen conectores TS y RCA de 1/4 "(solo ST1) para conectar salidas de nivel de línea desde dispositivos como teclados, samplers o iPod. Cada uno de los canales estéreo cuenta con un 2- EQ de banda. Los 10 canales se pueden enrutar a un bus de "grabación" que se puede enviar a una computadora con software DAW a través del puerto USB, o enrutar a un dispositivo de grabación de hardware a través de las tomas de salida RCA. Cada canal también cuenta con un " botón "escuchar", que cuando se activa toma la señal correspondiente del bus maestro y de grabación y la envía al bus de auriculares. Esto puede ser útil en un escenario de grabación en vivo para realizar ajustes de ecualización discretos a un canal antes de agregarlo al maestro o grabar Autobuses.

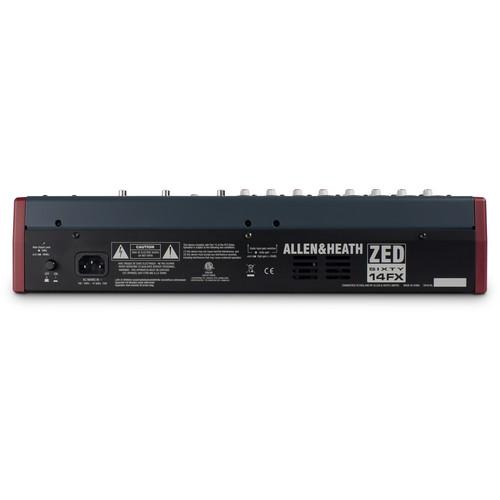

Diseñada teniendo en cuenta la versatilidad, la sección maestra del ZED60-14FX está equipada con salidas principales XLR izquierda y derecha balanceadas con insertos de 1/4 "en cada canal. Estos inserts pueden ser útiles para insertar equipos externos como ecualizadores o limitadores al final de su cadena de señal antes de que la mezcla maestra salga a sus altavoces. Además, hay una salida auxiliar balanceada de 1/4 "para conectar componentes adicionales de refuerzo de sonido, como un monitor de escenario con alimentación, y un bus FX que se puede usar para enviar el Mezcla FX a equipo adicional como una unidad de efectos externos.
Si bien puede conectar una unidad de efectos externos a través de la toma de salida del bus FX, el mezclador también cuenta con dieciséis efectos digitales incorporados que incluyen múltiples retardos, reverberaciones, un doblador, flanger y coro. El motor DSP, que utiliza los mismos algoritmos de efectos que las consolas digitales emblemáticas de Allen & Heath, está diseñado para el procesamiento de señales de bajo ruido y baja distorsión.
Diseño resistente
Diseñado teniendo en cuenta la durabilidad para presentaciones y grabaciones en vivo, la ZED60-14FX utiliza muchos de los mismos componentes exactos utilizados en las consolas de alta gama más grandes de Allen & Heath. Las placas de circuito por canal montadas verticalmente hacen que el servicio sea mucho más fácil si fuera necesario, con la capacidad de eliminar un canal en particular del mezclador a la vez
Preamplificadores de micrófono de bajo ruido y alta ganancia
Basado en los preamplificadores de las consolas de la serie Allen & Heath MixWizard. Diseñado para maximizar la calidad del sonido con alta ganancia, bajo ruido y salida consistente
Entradas de guitarra Hi-Z
Los canales 7 y 8 incluyen circuitos FET de alta impedancia que se ejecutan en modo Clase A para usar con guitarras y bajos eléctricos de baja salida. Diseñado para emular el tipo de circuitos utilizados en combos de guitarra de válvula y cabezales.
Ecualizador por canal
Los canales 1-8 están equipados con un ecualizador de 3 bandas con medios barribles y un filtro de paso alto. Los 2 canales estéreo tienen 2 bandas de baja y alta frecuencia.
Procesador de efectos digitales a bordo
Dieciséis efectos digitales integrados que incluyen múltiples retrasos y reverberaciones, un doblador, flanger y chorus. Los algoritmos de efectos digitales son los mismos que los utilizados en las consolas digitales insignia de Allen & Heath
Bus de grabación
Todos los canales, incluidos los buses de efectos, tienen enrutamiento conmutable a los buses de grabación que se envían a la salida de grabación RCA estéreo y a la salida USB, útil para colocar o agregar micrófonos o efectos a la cinta durante un escenario de grabación en vivo
Conectividad USB
Cuando se usa en conjunto con su Mac o PC que ejecuta el software DAW, el mezclador puede enviar y / o recibir hasta 16 bits, 48 kHz de audio a través del puerto USB
